本解決方案是一份體育場館籃球比賽用LED顯示屏的軟硬件方案，主要是針對舉行國內正規籃球比賽及其它賽事的場館來設計的。該方案中包括比賽計時記分系統，比分直播系統，籃球24秒計時系統等，通過軟硬件多個系統的協作，能夠完成比賽各類信息的顯示，比賽計時，24 秒計時，多媒體信息的顯示、現場直播、比分疊加等多項功能，是眾多大中小型體育場館的理想選擇。

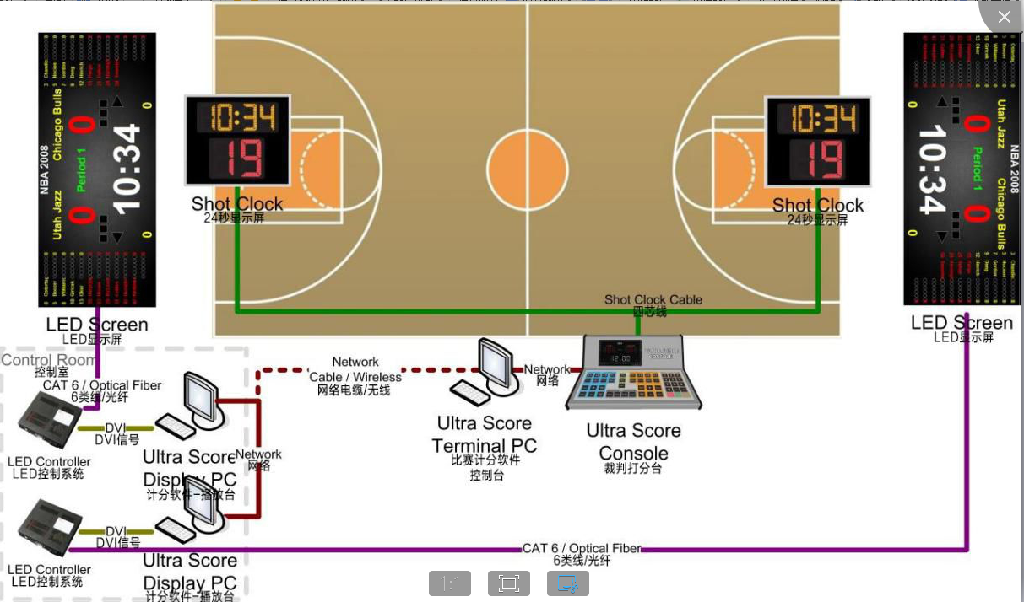

1.系統結構系統結構簡圖

1.1 系統結構說明

       體育館兩邊安裝兩塊LED顯示屏，兩塊屏后的控制室內分別設立控制電腦，負責大屏的控制和顯示，大屏通過LED數據和控制電腦相連。場館內設立局域網，兩臺LED顯示屏控制電腦都連入網絡，同時比賽期間放于場邊的裁判操作電腦連入局域網，該電腦與籃球打分控制器相連接，比賽時裁判只需要在場邊進行打分。兩塊大屏可同時顯示相同信息，也可以各自分別顯示不同的內容。兩邊的籃球架上都安裝籃球24秒專用顯示屏，并用數據線連接到場邊的24秒控制臺上，比賽中可由專人負責進行比賽和24秒計時操作。24秒控制臺與場邊的裁判控制電腦可以使用數據線連接，則也可以使用軟件來控制24秒計時的顯示同時在場邊配置了一套籃球專用的犯規顯示器（單面顯示），用于顯示賽隊犯規次數。 一套籃球專用球權控制器（單面顯示），指示當前控球權的一方。在單獨的一臺電腦上安裝籃球比賽用軟件，用于統計賽程中球員的賽場表現情況。比分直播系統通過與體育場館比賽計分系統、籃球技術統計軟件進行通訊，在采集多路現場視頻信號的同時，對信號進行本地化的快速編輯處理，實現現場實時比分疊加、球員信息顯等視頻播放要求。賽場的多媒體綜合信息發布系統，與賽場計時記分系統聯動，用于在賽場周邊的屏幕上統一管理和發布球場相關的球賽得分信息、球員及裁判信息、廣告以及相關資訊、指引等。

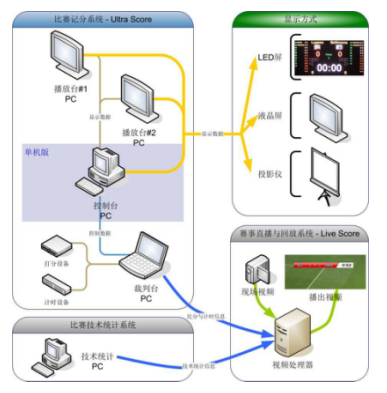

軟件連接示意圖：

主要功能特點：

1）大屏上可顯示比分、賽隊、隊員信息；以及犯規、暫停、換人操作的指示。

2）顯示比賽時間、暫停時間、系統時間以及比賽倒計時功能（包括籃球24秒計時）。

3）播放臨時通知信息：可以在大屏幕上顯示各種通知信息，并設定速度、顏色、字體等特效。

4）強大的媒體播放功能：支持各種媒體播放格式，并能在多個顯示屏間實現精確的切換。

5）簡易的裁判操作界面：裁判不僅可使用鍵盤和鼠標進行比賽控制，同時可外接其他外部設備來操作。

6）專業的記分牌：記分牌功能操作的設計都符合專業的國際比賽規則。自定義顯示區域：軟件可自定義顯示區域的坐標，以及內容上屏顯示的顯示器編號（在多顯示器情況下）。

8）靈活的布局更改：軟件自帶布局編輯器功能，用戶可自行修改、添加、刪除標簽，設置大屏顯示內容的布局。快捷鍵：通過為快捷鍵功能可以為多個功能操作設定快捷鍵，簡化裁判面板操作，使得打分、控制過程更加方便、快速。

10）安全性：軟件在比賽過程中能自動備份，在發生故障后，輕點鼠標即可回復先前的畫面。

11）可擴展性：能連接到其他廠家的電子計時器、操作面板等硬件設備。

12）遠程裁判臺、計時臺：可將裁判操作電腦、計時電腦放置在場邊的任何一個地方。
